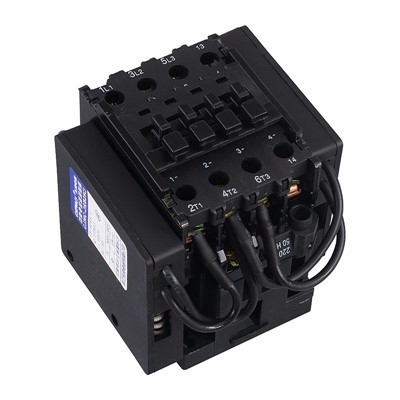

LeContacteur CJ19C à 3 pôles avec contacts auxiliairesest un appareil spécialisé en série-monophasé conçu pour la commutation de condensateurs monophasés-basse tension-ou pour la compensation de phase-par phase (divisée) de condensateurs triphasés-dans un équipement de compensation automatique de puissance réactive. Ce produit polyvalent convient aux systèmes d'alimentation CA avec une fréquence de 50 Hz et une tension de fonctionnement nominale jusqu'à 220 V, capable de créer et de couper des charges de condensateur jusqu'à 90 kvar pour améliorer efficacement le facteur de puissance. Ce contacteur de commutation de condensateur monophasé-est une conception améliorée développée par notre usine, basée sur le modèle original CJ19C (16C). Pour garantir son fonctionnement fiable, leContacteur tripolaire avec contacts auxiliairesdoit être utilisé et installé dans les paramètres définis suivants : a) Température de l'air ambiant : la limite supérieure est de +40 degrés, la valeur moyenne sur 24 heures ne doit pas dépasser +35 degrés et la limite inférieure est de -5 degrés. b) L'altitude sur le site d'installation ne doit pas dépasser 2 000 m. c) Humidité : sur le lieu d'installation, l'humidité relative de l'air ne doit pas dépasser 50 % lorsque la température est de +40 degrés. La température minimale moyenne du mois le plus humide ne dépasse pas +25 degrés et l'humidité relative maximale moyenne de ce mois ne dépasse pas 90 %. d) Degré de pollution : 3. e) Catégorie d'installation : III. f) Chocs et vibrations : Le contacteur doit être installé là où il n'y a pas de secousses, d'impacts ou de vibrations significatives. g) Condition d'installation : L'inclinaison de la surface de montage du contacteur par rapport au plan vertical ne doit pas être supérieure à 5 degrés.
Le principe de fonctionnement de ce produit est illustré dans la figure 1. Le schéma au-dessus de la ligne pointillée représente le circuit de commutation des condensateurs, tandis que la section ci-dessous montre la batterie de condensateurs monophasés-. Les premiers contacts à fermeture -, connectés en série avec des résistances, constituent le circuit de commutation de résistances. Lorsque la bobine électromagnétique du contacteur est alimentée, le circuit de commutation de résistance se ferme avant les contacts principaux. Le courant traverse initialement les résistances pour charger les condensateurs, un processus qui inhibe avec succès le courant d'appel de fermeture du condensateur. Par la suite, les contacts principaux se ferment pour supporter la pleine charge capacitive. Un avantage clé en matière de conceptionContacteur tripolaire avec contacts auxiliairesest qu'une fois la tâche de suppression des appels terminée, le circuit de résistance se déconnecte automatiquement du circuit principal et se réinitialise. Cette fonction intelligente réduit considérablement le risque d'endommagement des résistances par surchauffe ou grillage pendant le processus de déconnexion du condensateur, améliorant ainsi la durabilité et la sécurité globales de votre système de compensation monophasé-ou monophasé-. L'inclusion de contacts auxiliaires offre une flexibilité supplémentaire pour le contrôle et la signalisation au sein du système de compensation, ce qui en fait une solution de commutation complète et fiable.
Connexions internes et marquages des bornes
CJ19C monophasé-et triphasé-type Y-(nécessite trois contacteurs) Les schémas de câblage sont illustrés à la figure 2.
Le contacteur CJ19C (monophasé-)-80 dispose de trois contacts auxiliaires, avec deux combinaisons.
Les combinaisons de contacts auxiliaires sont présentées dans le tableau 1. Des modules auxiliaires peuvent être installés des deux côtés du contacteur pour augmenter le nombre de contacts auxiliaires.
Deux types de contacts auxiliaires sont disponibles :

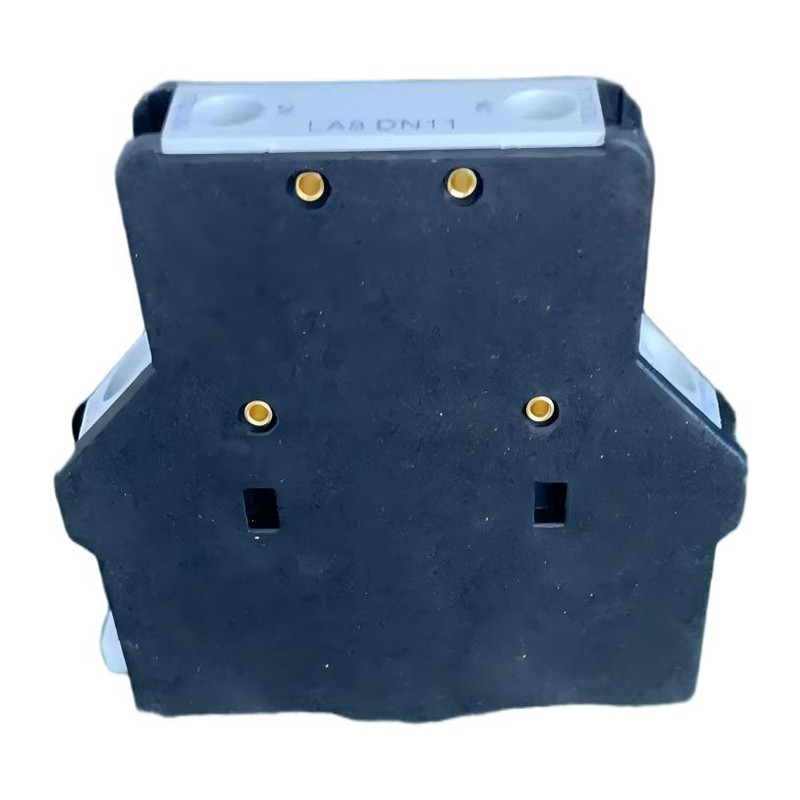

LA8-DN11 (un normalement ouvert et un normalement fermé)
LA8-DN20 (deux normalement ouverts) ; sélectionné par l'utilisateur lors de sa commande.
|
Modèle de contacteur |
Contact auxiliaire |
Normalement ouvert (NON) |
Normalement fermé (NC) |
||
|
CJ19C (monophasé)-80 |
21E |
2 |
1 |
||
|
12E |
1 |
2 |
|||
|
Condensateur contrôlé 400V |
Capacité Qn kvar |
40kvar |
|||
|
Courant nominal InA |
174A |
||||
|
Courant de fonctionnement 1,3 In A |
226A |
||||
|
Courant de chauffage conventionnel IthA |
240A |
||||
|
Suppression de la capacité d'appel |
20 po |
||||
| Bobine |
Tension de fonctionnement 50 Hz Us V |
220 380 Selon les besoins des utilisateurs |
|||
|
Amplitude de mouvement |
0,85~1,1Us |
||||
|
Consommation électriqueVA |
Commencer |
200 |
|||
|
Absorption |
20 |
||||
|
Sélection du courant nominal du fusible de protection contre les courts-circuits |
1,5 ~ 2,5 pouces |
||||
|
Tension assignée d'isolement UiV |
690V |
||||
|
Contact auxiliaire pour courant de chauffage AC 15 A |
10A |
||||
|
Durée de vie mécanique |
600 000 fois |
||||
|
Fréquence de fonctionnement de la durée de vie électrique 120 1/h |
60 000 fois |
||||
|
Poids |
environ 1,5 kg |
||||
Dimensions extérieures et dimensions d'installation
Le contacteur CJ19C (monophasé-)-80 peut être installé à l'aide de vis M6 et de rondelles de blocage, ou à l'aide de rails de montage de 35 mm ou 75 mm.
Voir la figure 4 pour les dimensions externes et les dimensions d'installation du contacteur CJ19C (monophasé-)-80.
